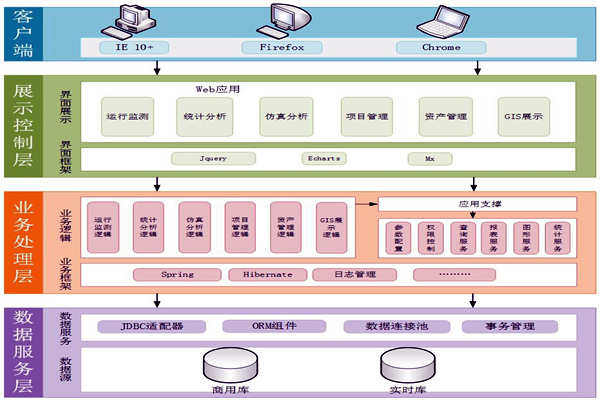

能源在線監測系統可以實時監測設備的運行狀態，全面掌握電力能源的消耗及數量；對電力節能設備信息進行管理；對節能量數據進行評估和分析從而提高能源管理水平。針對能源在線監測系統的建設目標，系統應用服務架構如下所示。
1.客戶端
用于訪問能源在線監測系統和處理人機交互的客戶端，包括瀏覽器、桌面應用程序、無線應用等。
2.展示控制層
在J2EE技術體系，并采用MVC應用框架，由界面控制器組件、界面操作組件、JSP頁面組件和服務代理單元組成。其中界面的顯示由JSP網頁組件及WEBGIS展示組件完成，網頁上的具體操作由界面操作組件通過服務代理單元調用業務邏輯層的具體服務來完成，由界面控制器組件負責統一調用不同的界面操作組件和JSP網頁組件。
3.業務邏輯層
用于部署業務邏輯組件，可細分為業務處理邏輯組件和基礎應用支撐組件。
4.業務處理邏輯
具體的業務邏輯實現，總體上包括運行監測、統計分析、防真分析、項目管理、資產管理、系統支撐等業務處理邏輯。應用支撐：為各個組件提供統一共享的公共服務和平臺支撐，包括參數配置、權限控制、查詢服務、報表服務、圖形服務、統計服務等，提高系統的靈活性與可擴展性，此外還提供統一的集成服務，實現與其它業務應用的全面集成，使得整個能源在線監測系統形成一個有機整體。
5.數據服務層
數據層由數據映射層和數據源構成，數據映射層完成對數據源的訪問封裝，并使得業務邏輯層的設計和實現更集中于系統本身的功能。同時，數據映射層的存在屏蔽了業務邏輯層對底層數據存儲形式的依賴，使能源在線監測系統能夠適應多種類型的數據庫。
如上所述，能源在線監測系統服務架構大致分為客戶端、展示控制層、業務邏輯層、業務處理邏輯以及數據服務層五部分，大家可以簡單了解一下。
